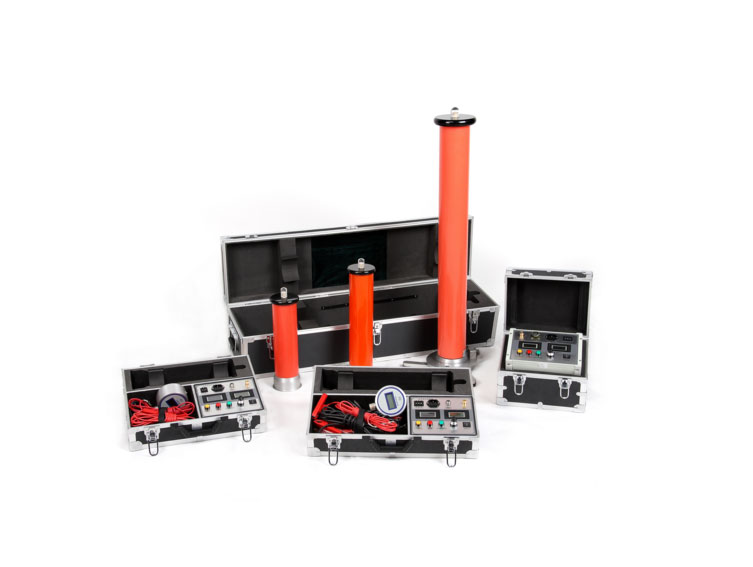

JZ31系列直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
產品特點
● 機箱采用國際通用型機箱，立臥兩用。
● 采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1%±1個字。
● 升壓電位器零起升壓，并附有電壓刻度指示。
● 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±0.2kV。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● 40kV一體化設計、高壓拖地電纜引出，方便現場試驗。
● 產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
技術參數
|
規格 技術參數 |
60/2 |
60/3 |
60/5 |
120/2 |
120/5 |
200/2 |
200/3 |
200/5 |
300/2 |
300/5 |
400/3 |
400/5 |
|
額定電壓(kV) |
60 |
60 |
60 |
120 |
120 |
200 |
200 |
200 |
300 |
300 |
400 |
400 |
|
額定電流(mA) |
2 |
3 |
5 |
2 |
5 |
2 |
3 |
5 |
2 |
5 |
3 |
5 |
|
額定功率(W) |
120 |
180 |
300 |
240 |
600 |
400 |
600 |
1000 |
600 |
1500 |
1200 |
2000 |
|
機箱重量 |
2 |
2 |
4.5 |
3 |
4．5 |
4.5 |
4.5 |
4.5 |
5.5 |
5.5 |
5.5 |
5.8 |
|
倍壓重量 |
2.5 |
3 |
3.8 |
4 |
4．5 |
7.9 |
7.9 |
8.3 |
11 |
11.5 |
38 |
45 |
|
倍壓高度 |
400 |
400 |
500 |
500 |
500 |
965 |
965 |
965 |
1250 |
1250 |
1900 |
1900 |
|
電壓測量精度 |
數顯表 ±(1.0%讀數±2個字) |
|||||||||||
|
電流測量精度 |
數顯表 ±(1.0%讀數±2個字) |
|||||||||||
|
波紋系數 |
≤0.5% |
|||||||||||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||||||||||
|
過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
|||||||||||
|
電源 |
單相交流50HZ 220V±10% |
|||||||||||
|
工作方式 |
間斷使用 |
|||||||||||
|
一次連續時間最長為30分鐘 |
||||||||||||
|
工作環境 |
溫度：-10~40℃ |
|||||||||||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
||||||||||||
|
海拔高度：1500米以下 |
||||||||||||
|
帶電容 負荷能力 |
被試品電容量無限制 |
|||||||||||
|
可用1.5倍的額定電流充電 |
||||||||||||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||||||||||
|
空氣絕緣、無泄漏之慮 |
||||||||||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 |
|||||||||||
|
過壓保護采用撥置，一目了然 |
||||||||||||
|
機箱倍壓放置一個鋁合金箱,整機一手可提 |
||||||||||||
